Wydajne i bezpieczne instalacje fotowoltaiczne



W typowej instalacji fotowoltaicznej możemy wyróżnić 4 podstawowe elementy:

• generator (moduły fotowoltaiczne)
• inwerter (falownik)
• konstrukcja montażowa
• okablowanie i zabezpieczenia



Moduły fotowoltaiczne wytwarzają prąd stały o napięciu rzędu 30-40V każdy.
W klasycznej instalacji moduły są ze sobą połączone szeregowo po kilka-kilkanaście
sztuk, tworząc tzw. stringi (łańcuchy) o napięciu do 1000V DC.
To napięcie jest sprowadzane specjalnym okablowaniem do falownika,
który przetwarza je na napięcie przemienne 230V - dokładnie takie jak mamy w gniazdkach.



Ponieważ do falownika dociera jedynie „plus” i „minus” tego napięcia,
nie ma żadnej informacji o tym, jak działają poszczególne moduły.
Nie ma także możliwości optymalizacji pracy instalacji.

Ponadto, ponieważ po drodze nie ma żadnego wyłącznika,
jeżeli tylko na moduły pada światło, to wysokie napięcie
jest cały czas w przewodach biegnących przez cały budynek
- od dachu po miejsce montażu falownika!

Na czym polega praca instalacji z systemem SolarEdge™

Instalacja z falownikiem SolarEdge działa w oparciu o system optymalizacji,
monitorowania i zabezpieczenia każdego modułu fotowoltaicznego z osobna.

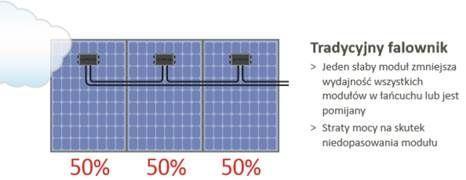

Dzięki odseparowaniu od siebie poszczególnych modułów udaje się uniknąć spadków
wydajności spowodowanych niedopasowaniem falowników. Najsłabszy moduł
nie ma wpływu na pracę pozostałych, co pomaga zwiększyć wydajność
całego systemu opartego o fotowoltaikę. W systemach SolarEdge każdy moduł
działa niezależnie i produkuje maksymalną ilość energii.

Powody utraty mocy instalacji

Ograniczona wydajność instalacji może być spowodowana czasowym zacieniem paneli słonecznych lub:

• Niedopasowaniem fabrycznym – Moduły fotowoltaiczne mają tolerancję mocy ±3%,
  co jest wystarczające do uzyskania ~2% straty energii.
• Zanieczyszczeniem modułów – brud, ptasie odchody, liście lub śnieg
  – nawet występujące tylko czasowo - przyczyniają się do niedopasowania pomiędzy modułami i łańcuchami.
• Nierównym starzeniem się modułów – Wydajność modułu może się pogorszyć nawet o 20% w ciągu 25 lat,
  jednak każdy moduł starzeje się w innym tempie, co powoduje rosnące z czasem
  niedopasowanie pomiędzy poszczególnymi elementami instalacji.

Nawet jeżeli w fazie wykonywania projektu instalacji fotowoltaicznej nie będą występowały
żadne przeszkody, to w trakcie eksploatacji danej instalacji w jej obrębie mogą wyrosnąć
drzewa lub pojawić się konstrukcje powodujące nierówne zacienienie.



Bezpieczeństwo przede wszystkim

Tradycyjne falowniki oferują użytkownikom, instalatorom i strażakom
ograniczony poziom bezpieczeństwa.

Wyłączenie falownika lub odłączenie od sieci spowoduje zatrzymanie
wytwarzania prądu przemiennego, ale na odcinku pomiędzy modułami
a falownikiem (czyli często przez cały budynek), napięcie w okablowaniu
nadal będzie na poziomie kilkuset volt!



FUNKCJA SAFEDC™

Funkcja SafeDC™ jest wbudowanym narzędziem minimalizującym
ryzyko porażenia prądem. W trakcie instalacji lub gdy sieć czy falownik
są wyłączone (również w trakcie konserwacji) optymalizatory mocy
automatycznie przełączają się na tryb bezpieczeństwa, w którym
napięcie wychodzące z każdego optymalizatora zostaje zredukowane do 1V.

Do wyłączenia modułów dojdzie automatycznie, jeżeli wystąpi jeden z poniższych przypadków:

• W trakcie instalacji, dopóki łańcuch jest odłączony od falownika lub falownik jest wyłączony.
• W trakcie konserwacji lub w nagłym wypadku, jeżeli falownik jest wyłączony, lub jeżeli podłączenie AC budynku zostało odłączone.
• Jeżeli czujniki temperatury optymalizatora mocy wykryją temperaturę powyżej 85˚C.

System SafeDC SolarEdge jest certyfikowany w Europie jako urządzenie z wyłączonym napięciem DC zgodnie z IEC/EN 609471
oraz IEC/EN 60947-3, a także zgodnie ze standardami bezpieczeństwa VDE AR 2100712 i OVE R-11-1.



Instalacja bez monitoringu jest jak jazda bez prędkościomierza.

Instalacja fotowoltaiczna to inwestycja na wiele lat. Dobrze mieć pewność, że wybrany sprzęt działa
dokładnie tak, jak tego chcemy. Regularne monitorowanie wydajności pracy instalacji pozwala
w porę reagować na wszelkie nieprawidłowości i dobierać najlepsze metody eliminacji problemu.
Dzięki systematycznej kontroli urządzenia będziesz w stanie generować większe oszczędności energii,
a tym samym szybciej doczekasz się zwrotu zainwestowanych pieniędzy.
